一、概述：

智能壓力開關是集壓力測量，顯示，輸出、控制于一體的智能數顯壓力測控產品。該產品為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，輸出信號由高精度，低溫漂放大器放大處理，送入高精度的A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理的信號控制兩路開關，對控制系統壓力進行測控。該智能數字壓力開關使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量顯示和控制。

二、特點：

◆4位數字顯示當前壓力值

◆壓力預設開關點和開關點動作延時功能

◆開關輸出功能可選（遲滯功能，窗口功能）

◆設有節點動作發光二級管，便于觀察

◆按鍵調校及現場設置各種參數，操作方便

◆2路開關量輸出，帶載能力1.2A

◆模擬量輸出（4～20mA）或RS485數字輸出

◆壓力接口可330°旋轉

三、技術參數：

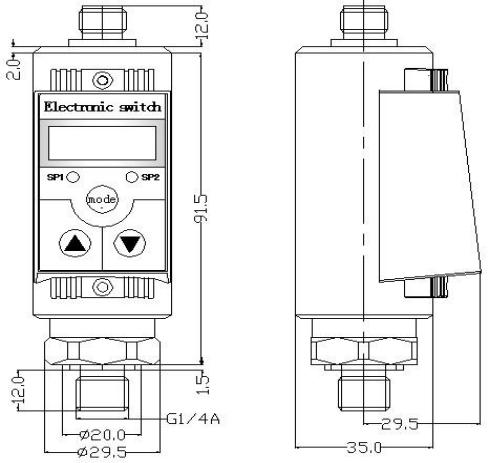

四、外形尺寸：

五、安裝：

5.1機械連接

可以通過壓力管接頭（DIN3582外螺紋G1/4）（其他尺寸接頭可在訂貨時說明），直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。

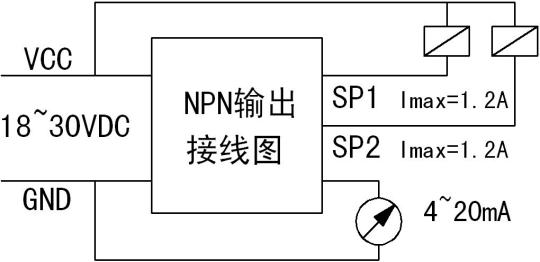

5.2電氣連接

為了防止電磁干擾的影響應注意以下事項：

●線路連接盡量短，采用屏蔽線

●盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線

●若用微型軟管安裝，殼體必須單獨接地

六、設置：

6.1開關量輸出

QYK300每路開關量輸出主要由兩個基本參數ALxH和ALxF來控制，ALxH設定吸合點，ALxF設定釋放點。此外還有相應的輸出功能選擇，輸出延時值等共同完成對開關輸出的控制。

6.2 開關輸出功能

6.1開關量輸出

QYK300每路開關量輸出主要由兩個基本參數ALxH和ALxF來控制，ALxH設定吸合點，ALxF設定釋放點。此外還有相應的輸出功能選擇，輸出延時值等共同完成對開關輸出的控制。

6.2 開關輸出功能

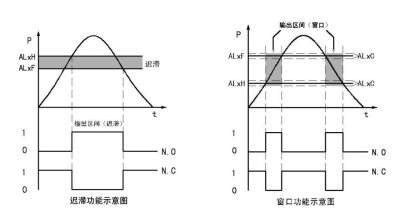

遲滯功能

遲滯值可通過菜單設定，其輸出可用來控制泵入泵出，且只需一個輸出點。如右圖所示，以常開型(N.O)為例，灰色帶為遲滯值(ALxH-ALxF)；當壓力上升時，只有壓力值大于ALxH，開關點才吸合；而當壓力值下降時，只有壓力值小ALxF，開關點才斷開。

窗口功能

該功能可用于監控特定的區間，其輸出可用來完成控制、報警等工作，且只需一個輸出點。如右圖所示，以常開型(N.O)為例，灰色帶為窗口值(ALxF -ALxH)；當壓力值處于窗口之間時，開關點才吸合；而當壓力值超出該區間時，開關點斷開。

注：

ALxH與ALxL中的“x”表示開關點“1”或“2”

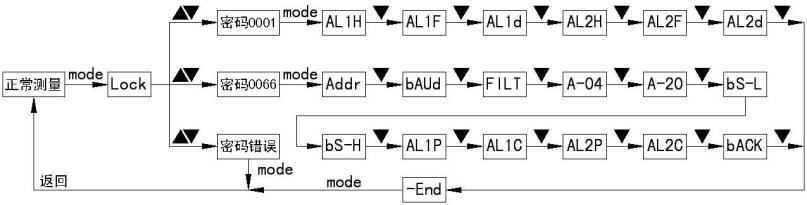

6.3設置流程：

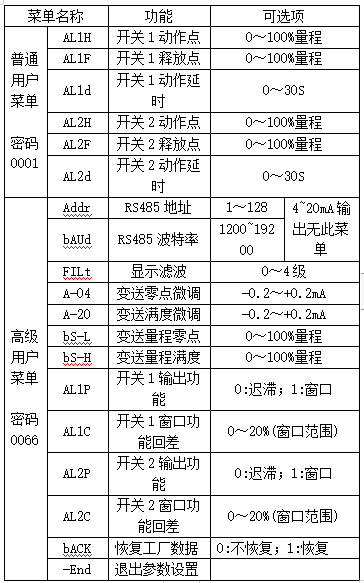

6.4菜單功能：

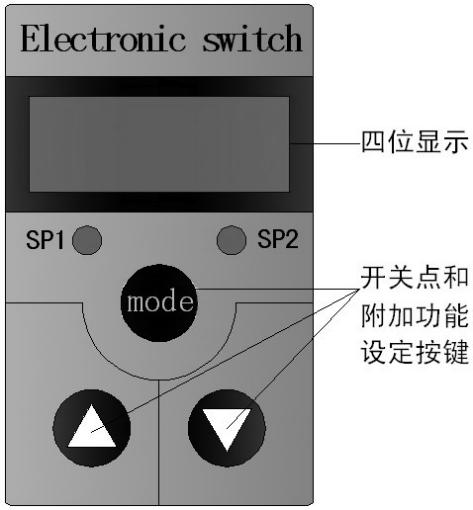

6.4按鍵說明

“mode”鍵：

確認鍵，在顯示菜單狀態時，按鍵此鍵顯示菜單數據。在數據顯示狀態時，按下此鍵確認修改的參數并返回菜單狀態。

“▲”

增加鍵，短按時參數單值增加，長按時參數值快速加1。

“▼”

減小鍵，短按時被參數單值減小，長按時參數值快速減1。

●若30秒無鍵按下，則不保存所修改的數據自動退出設置狀態。

●“▲”與“▼”同時按下5秒時，實現零位校正，量程的+/-10%范圍內的壓力值將被作為新的零點。若兩鍵再次同時長按5秒時，則回復到零點校正之前的壓力值。

6.5錯誤代碼

Er01---開關1輸出短路，出現錯誤輸出關閉且再不控制。排除措施：排除短路后，

Er02---開關2輸出短路，出現錯誤輸出關閉且再不控制。排除措施：排除短路后，重新上電。

Er12---開關1/2輸出同時短路，出現錯誤輸出關閉且再不控制。排除措施：排除短路后，重新上電。

ErEP---EEPROM數據校驗出錯，可能原因是

強烈的電磁干擾或者某個器件故障。排除措施：斷電后重新上電，或者進入高級用戶菜單恢復工廠設置。

ErAd---儀表內部模數轉換出錯，可能原因是強烈的電磁干擾或者某個器件故障。排除措施：排除電磁干擾源，儀表殼體合理接地。

若以上故障碼出現，經排查檢測重新上電后仍舊無法正常工作，請與我公司聯系

六、質保

用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出建議。
